传感器外壳三维模型

这里提供 WS、OS 和 GS-PS-01 触觉传感器的尺寸图与 STP 模型，便于机械布局和安装设计。

WS尺寸总览、细节图和 STP 模型。OS尺寸总览、细节图和 STP 模型。GS-PS-01尺寸总览、细节图和 STP 模型。

使用 CAD 模型前

STEP/STP 文件可在 SolidWorks、Fusion 360、FreeCAD 等软件中打开。导入后请核对单位是否为毫米；正式加工前请以随产品交付的尺寸和公差为准。

WS

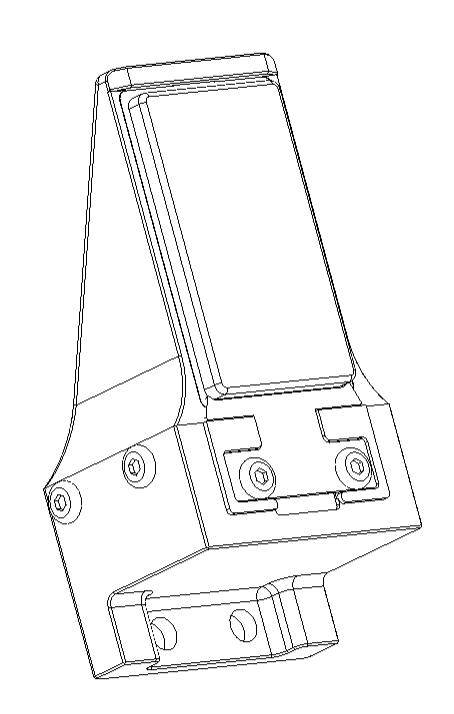

WS 外形尺寸

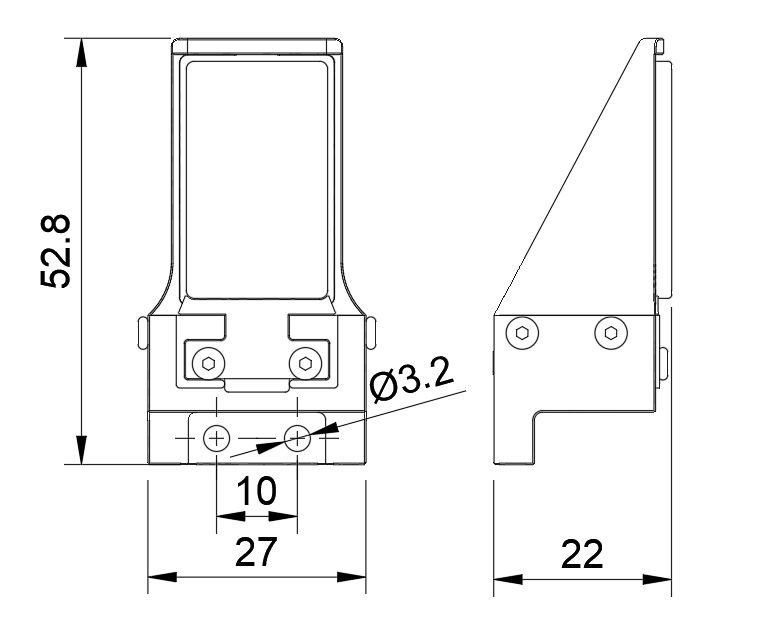

WS 尺寸细节

WS 传感器 STP 模型用于机械布局和装配验证。

下载 STP ↓

OS

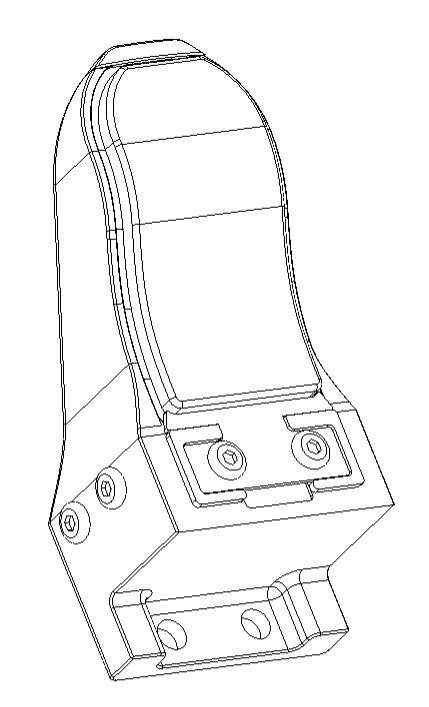

OS 外形尺寸

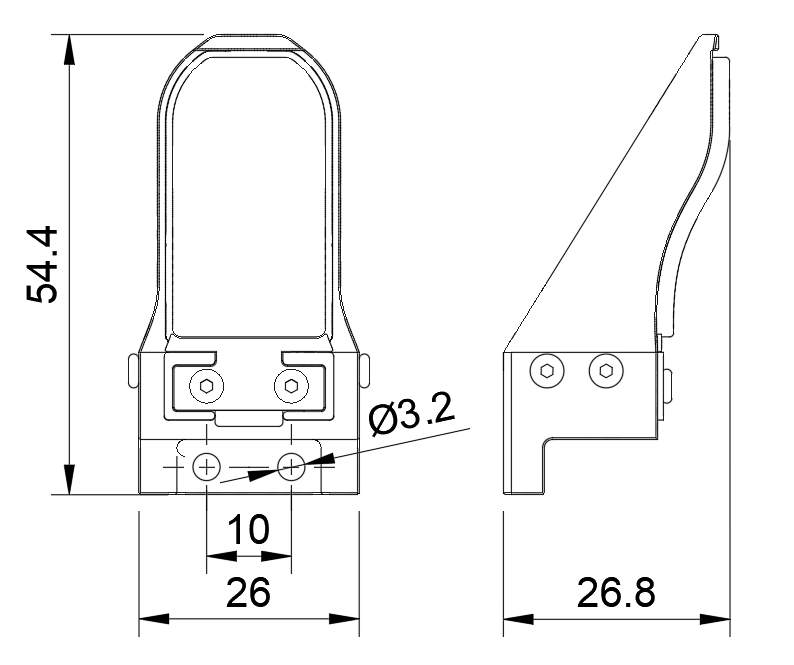

OS 尺寸细节

OS 传感器 STP 模型用于机械布局和装配验证。

下载 STP ↓

GS-PS-01

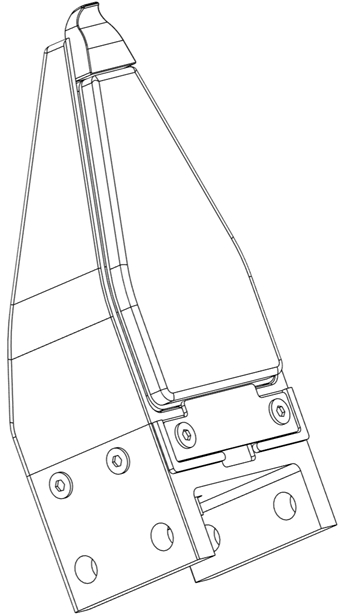

GS-PS-01 外形尺寸

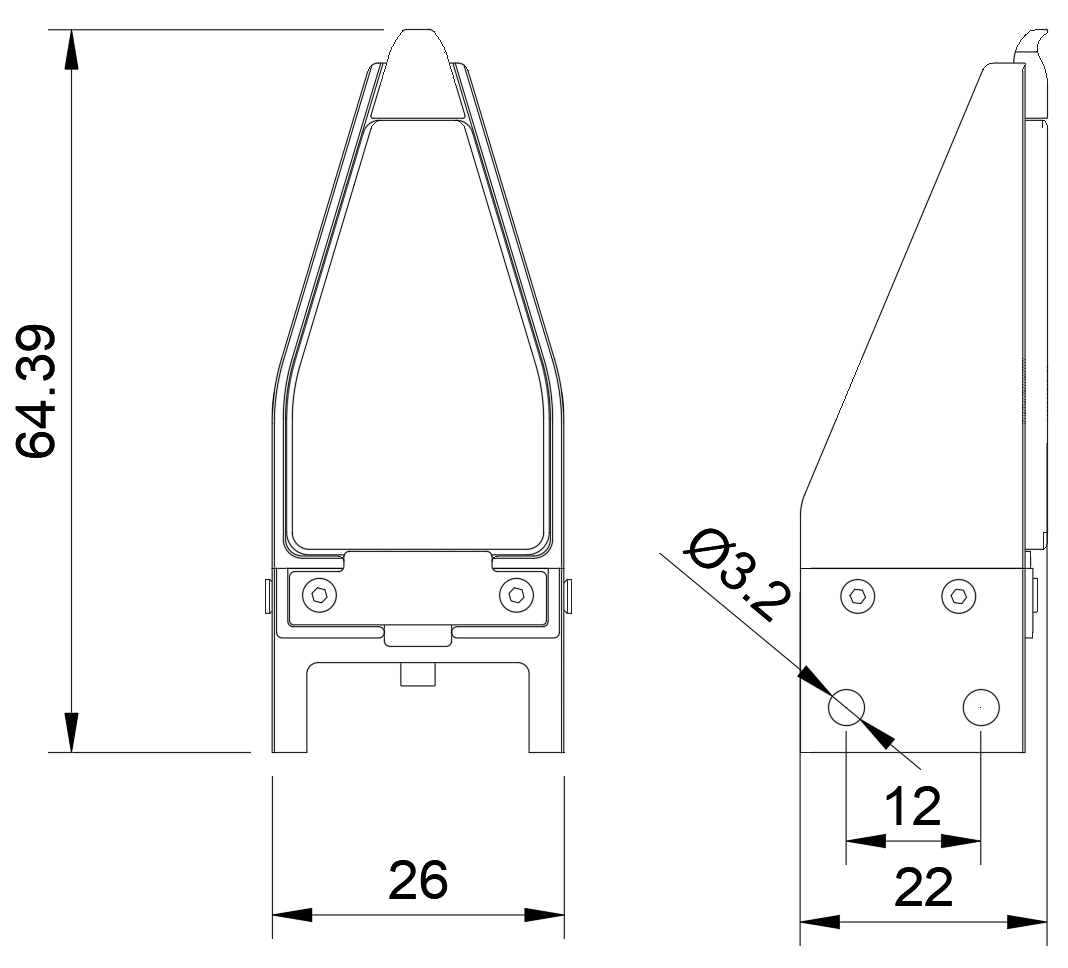

GS-PS-01 尺寸细节

GS-PS-01 传感器 STP 模型用于机械布局和装配验证。

下载 STP ↓
