柔性替换件拆装

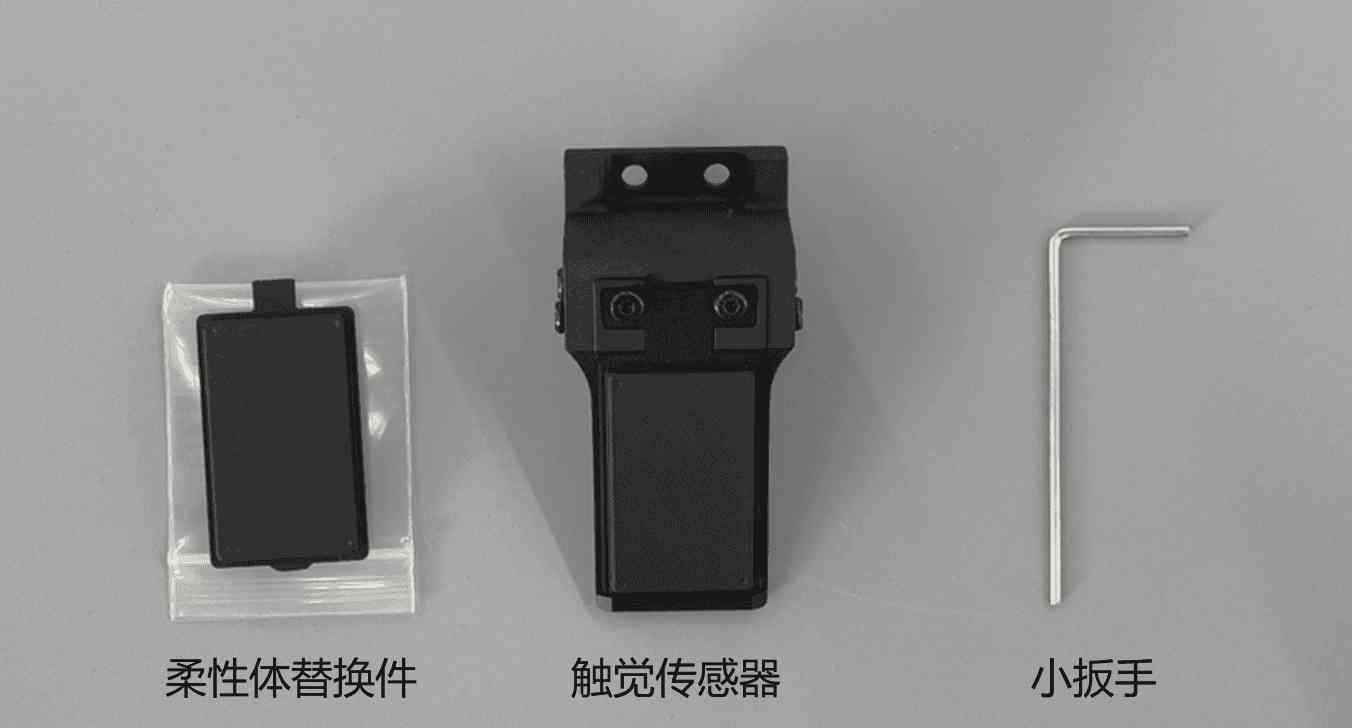

工具

• 柔性替换件 1 个；
• 小扳手或带 M2 批头的电动螺丝刀 1 把；
• 吹气球和专用擦镜布。

步骤

1. 断电后拧下传感器钣金上的两颗 M2 螺丝，取下钣金件。
2. 用小扳手轻轻撬开卡扣，取下旧柔性替换件。
3. 检查替换件光学面和传感器内部镜片；有灰尘时先吹气，再用擦镜布轻拭。
4. 按原方向装入新替换件，确认卡扣完全到位。
5. 装回钣金并交叉拧紧螺丝。

步骤	图片

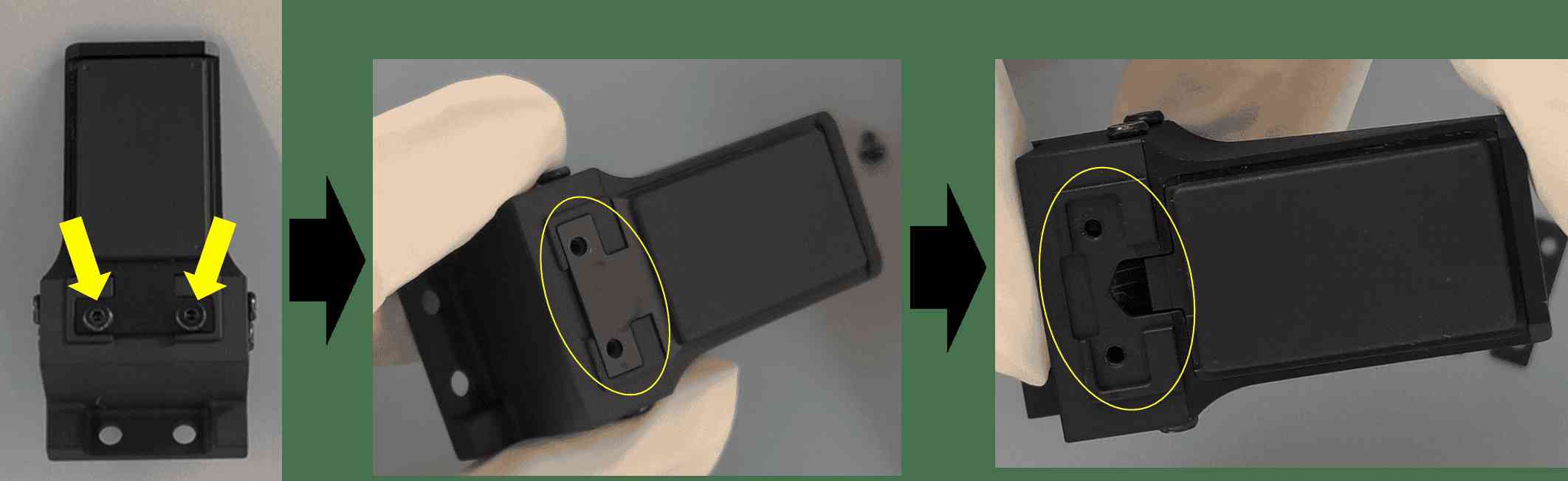

取下钣金件

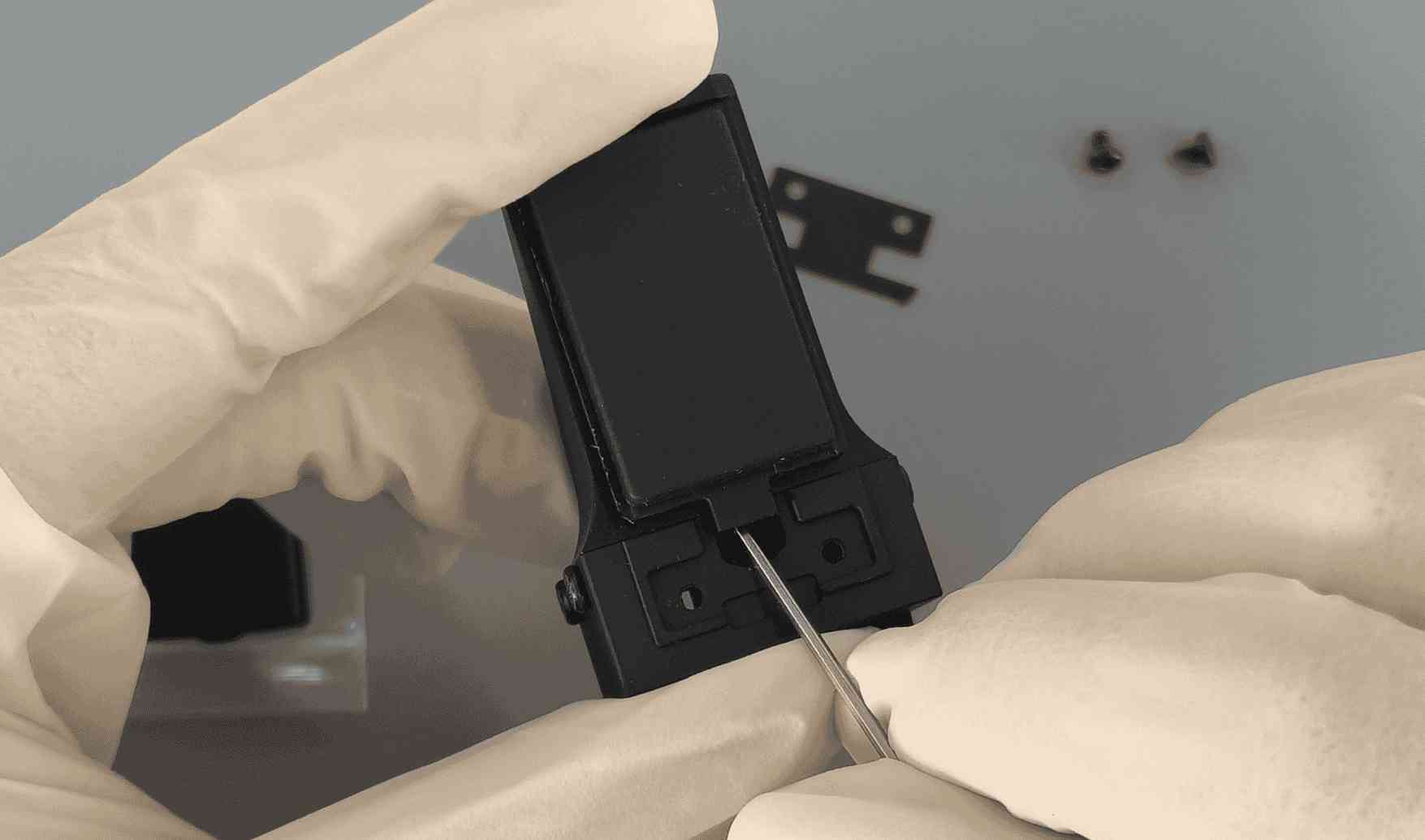

撬开卡扣

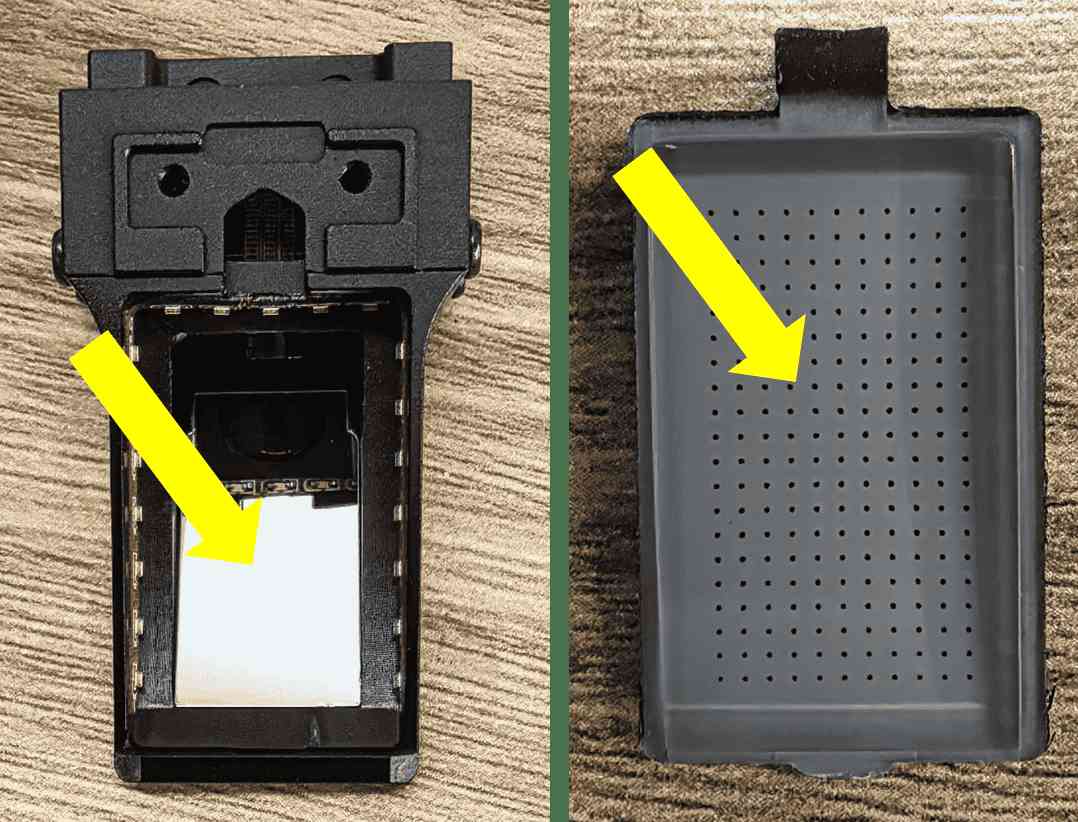

清洁光学面

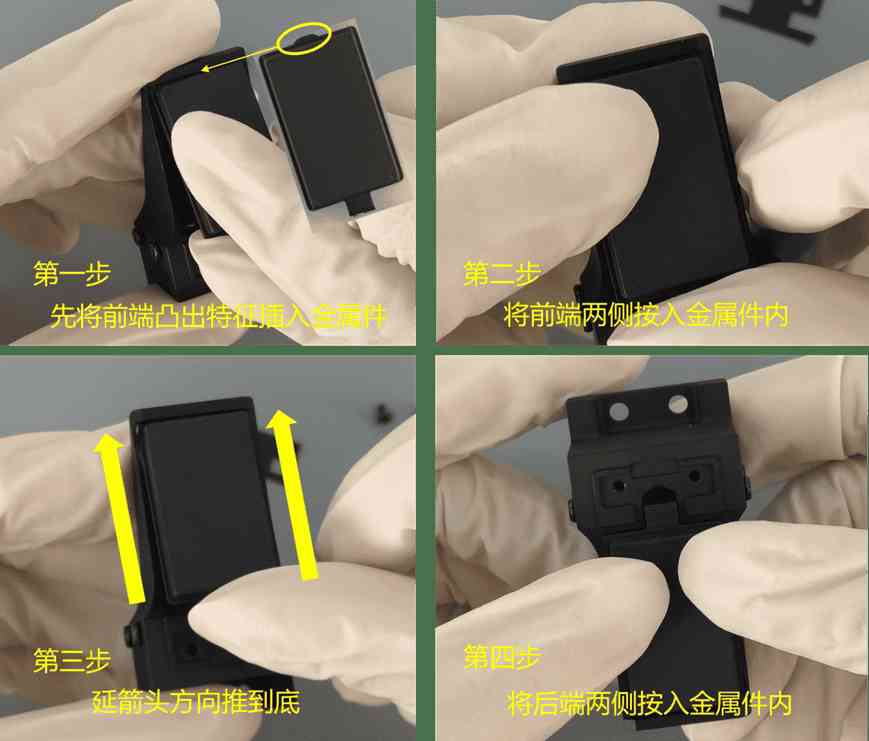

安装替换件

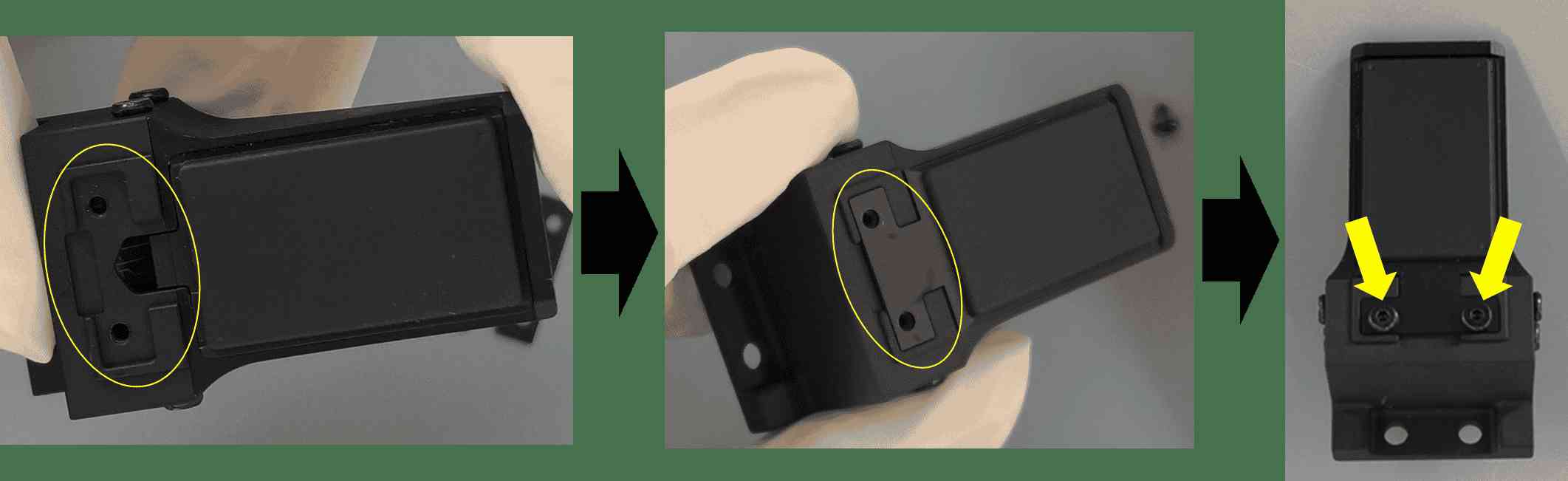

装回钣金件

顺序不可颠倒

不要在未取下钣金件时强行撬动柔性件，也不要触摸或刮擦内部镜片；错误顺序可能永久损坏光学组件。
